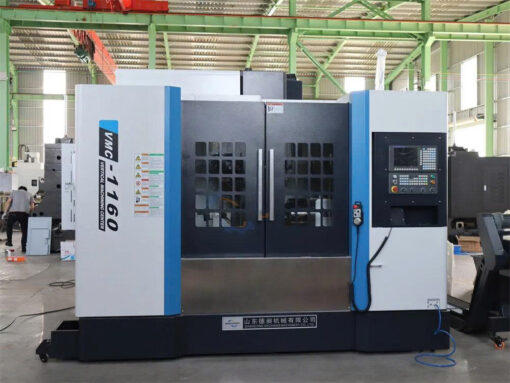

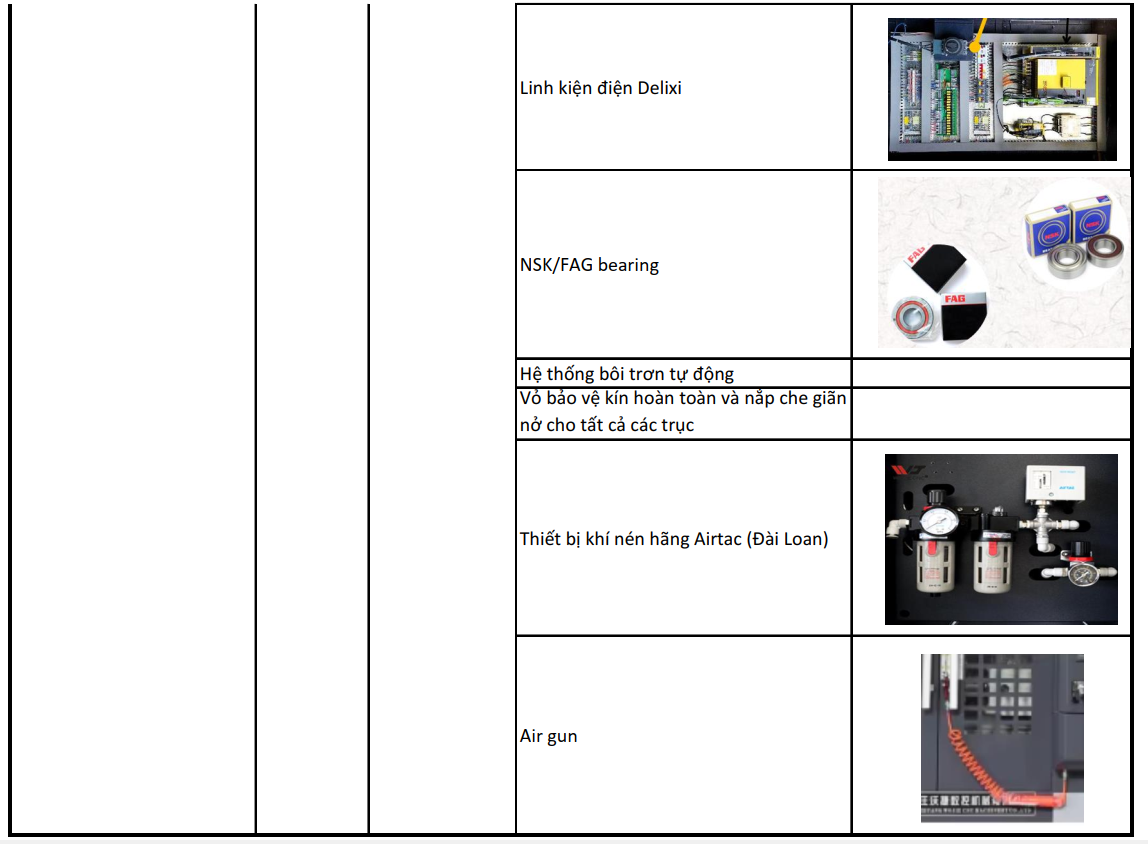

Máy phay VMC1160 (GSK system)

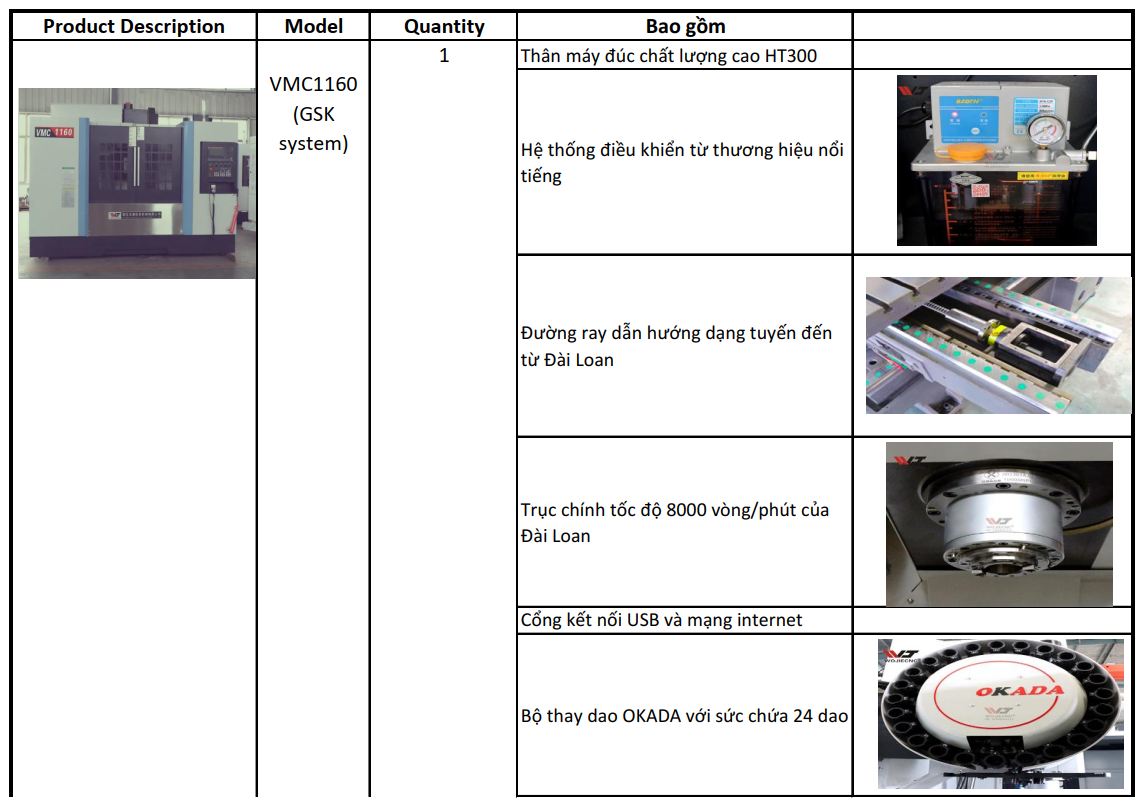

Product Description:

Đặc điểm kỹ thuật:

■ Đơn vị mã 1μm và 0.1μm, tốc độ tối đa lên đến 100 m/phút

■ Bộ truyền động servo và thiết bị I/O sử dụng giao thức điều khiển qua bus GSKLink

■ Tích hợp nhiều chương trình PLC, hỗ trợ chỉnh sửa thang PLC trực tuyến

■ Chương trình gia công có thể chỉnh sửa ở chế độ nền

■ Giao diện mạng hỗ trợ giám sát từ xa và truyền tệp

■ Giao diện USB, thao tác tệp bằng USB, phân phối hệ thống và nâng cấp phần mềm

■ Có 6 trục điều khiển (bao gồm cả trục Cs), 3 trục liên kết và 3 trục chính, thực hiện gia công phay – tiện tích hợp

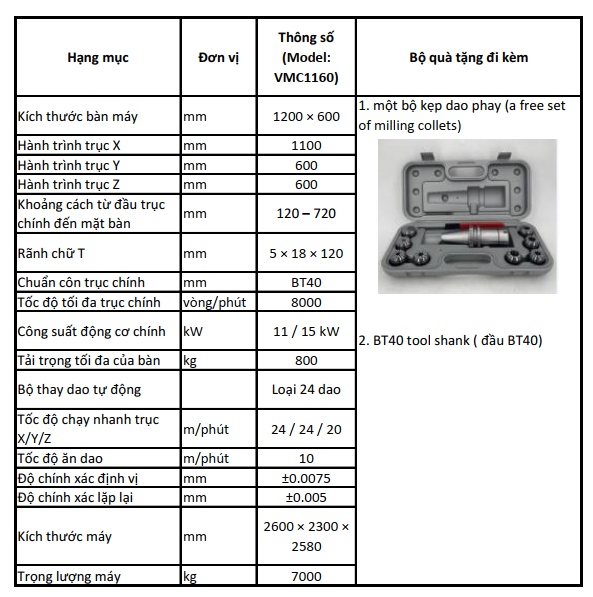

Thông số kỹ thuật:

Trục điều khiển

◆ Số trục điều khiển tối đa: 6 (bao gồm cả trục Cs)

◆ Số trục liên kết tối đa: 3

◆ Số trục điều khiển bằng PLC: 6 trục trên mỗi đường

Chức năng trục tiến

◆ Đơn vị mã nhỏ nhất: 0.001mm và 0.0001mm (tùy chọn)

◆ Phạm vi mã nhỏ nhất: ±99999999 × đơn vị mã

◆ Tốc độ chạy nhanh: tối đa 100m/phút với đơn vị mã 0.001mm, tối đa 60m/phút với mã 0.0001mm

◆ Điều chỉnh tốc độ nhanh: F0, 25%, 50%, 100% – điều chỉnh thời gian thực

◆ Tốc độ ăn dao:

0.01 mm/phút ~ 60000 mm/phút hoặc 0.01 inch/phút ~ 4000 inch/phút (G98: ăn dao theo phút)

0.01 mm/vòng ~ 500 mm/vòng hoặc 0.01 inch/vòng ~ 9.99 inch/vòng (G99: ăn dao theo vòng)

◆ Điều chỉnh tốc độ ăn dao: 0 ~ 150% với 16 cấp điều chỉnh thời gian thực

◆ Chế độ nội suy: nội suy tuyến tính, tròn, ren, cực, trụ, taro cứng và nội suy hình đa giác

Chức năng tiện ren

Các loại ren: ren thẳng bước không đổi / ren côn / ren đầu, ren bước thay đổi thẳng / côn / đầu

Số đầu ren: 1 ~ 99 đầu

Kiểu cắt ren: tuyến tính hoặc hàm mũ (tùy chọn)

Tốc độ đầu vào, đầu ra và thời gian tăng/giảm tốc được đặt qua tham số

Chức năng tăng/giảm tốc

Ăn dao: tuyến tính hoặc hàm mũ (tùy chọn)

Chạy nhanh: kiểu tuyến tính

Tốc độ đầu vào, đầu ra và thời gian tăng/giảm tốc được đặt qua tham số

Chức năng trục chính

Điều khiển trục chính 3 kênh, hỗ trợ điều khiển nhiều trục chính

Tốc độ trục chính: đặt bằng mã S hoặc tín hiệu PLC, phạm vi: 0 ~ 20000 vòng/phút

Điều chỉnh trục chính: 50% ~ 120% với 8 cấp điều chỉnh thời gian thực

Điều khiển bề mặt cắt cố định

Taro cứng

Chức năng dao cụ

Bù chiều dài dao: 99 nhóm

Bù mòn dao: 99 nhóm dữ liệu

Bù bán kính mũi dao (kiểu C)

Quản lý tuổi thọ dao

Chế độ thiết lập dao: định vị cố định, cắt thử, về điểm gốc

Chế độ thực thi bù: thay đổi tọa độ hoặc dịch chuyển dao

Bù chính xác

Bù độ rơ (backlash): phạm vi bù (-9999 ~ 9999) × đơn vị kiểm tra

Bù sai số bước nhớ: 1024 điểm, số điểm bù có thể cài đặt, mỗi điểm có phạm vi (-700 ~ 700) × đơn vị kiểm tra

Chức năng PLC

13 mã cơ bản, 30 mã chức năng

Chỉnh sửa thang PLC trực tuyến, giám sát thời gian thực

2 cấp chương trình PLC, tối đa 12000 bước, chu kỳ làm mới cấp 1 là 8ms

Hỗ trợ nhiều chương trình PLC (tối đa 16 chương trình), có thể chọn chương trình đang chạy

Thiết bị I/O:

I/O tốc độ cao: 16 đầu vào / 8 đầu ra

I/O bảng điều khiển: 118 đầu vào / 96 đầu ra

Tối đa 4 giao diện I/O từ xa GSKLink, mỗi I/O có 48 đầu vào và 32 đầu ra

Giao diện người – máy:

Hỗ trợ hiển thị tiếng Trung, tiếng Anh và ngôn ngữ khác

Hỗ trợ hiển thị tiếng Trung, tiếng Anh và ngôn ngữ khác

Hiển thị đường đi dao 2D và đồ họa khối rắn

Giám sát trạng thái servo

Gán tham số servo trực tuyến

Gỡ lỗi hệ thống, gỡ lỗi servo

Đồng hồ thời gian thực

Trợ giúp trực tuyến

Bộ đếm

Quản lý vận hành

Chế độ vận hành: Tự động, Thủ công, Chỉnh sửa, MDI, DNC, MPG, về điểm gốc

Quản lý quyền truy cập nhiều cấp

Nhật ký cảnh báo

Dừng theo thời gian

Chỉnh sửa chương trình

Dung lượng chương trình: 32MB, tối đa 10000 chương trình (bao gồm chương trình con và macro)

Chế độ chỉnh sửa: toàn màn hình, chỉnh sửa nền

Chức năng chỉnh sửa: tìm kiếm, sửa đổi, xóa chương trình / khối / từ, sao chép / xóa khối

Macro: chương trình macro dạng lệnh

Gọi chương trình: gọi macro có tham số, lồng tối đa 12 cấp chương trình con

Lập trình hỗ trợ: dùng đồ họa để lập trình các chu trình thông dụng

Nhập kích thước bản vẽ: nhập trực tiếp góc biên dạng, không cần điểm giao

Kiểm tra cú pháp: kiểm tra nhanh cú pháp sau khi lập trình (không cần chạy chương trình)

Xem trước đường đi dao: xem trước đường chạy để kiểm tra tính đúng của chương trình

Định dạng chương trình: mã ISO (G-code bộ A, hệ G-code B), từ không có khoảng trắng, tọa độ tương đối / tuyệt đối

Chức năng truyền thông

USB: thao tác tệp USB, chạy trực tiếp tệp trên USB, nâng cấp chương trình PLC và phần mềm hệ thống

Mạng LAN: giám sát từ xa, gia công DNC qua mạng, truyền tệp, nâng cấp PLC và hệ thống từ xa

Chức năng an toàn

Dừng khẩn cấp

Giới hạn hành trình phần cứng

Nhiều kiểm tra hành trình lưu trữ

Sao lưu và khôi phục dữ liệu
